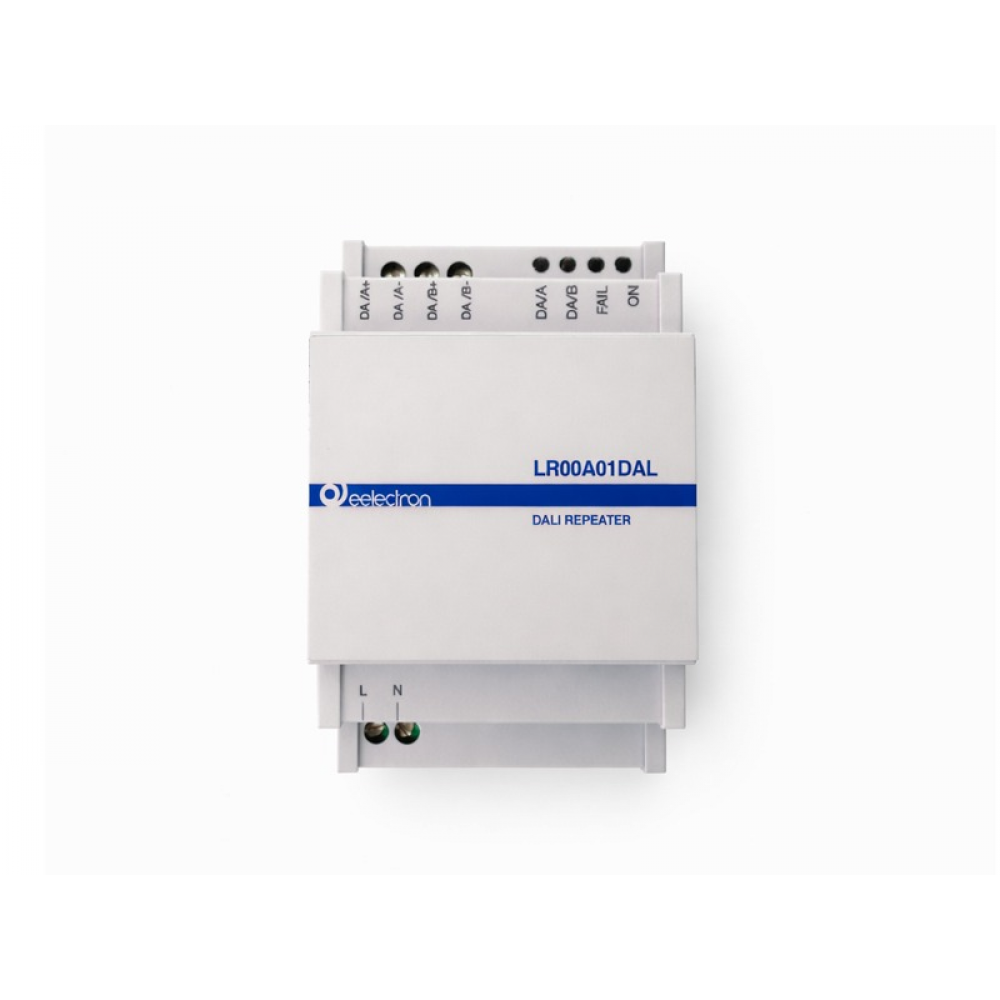

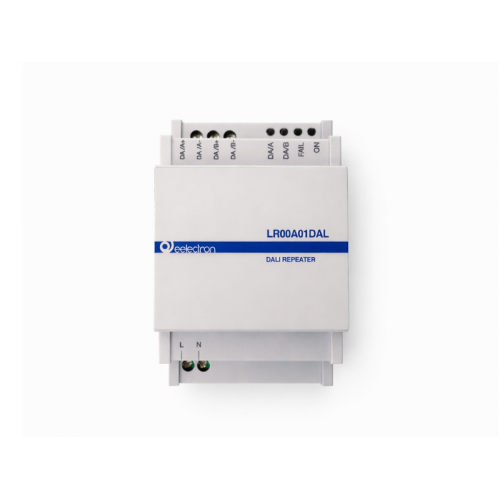

Репитер DALI® LR00A01DAL выполнен в виде 3-блочного модуля для установки на DIN-рейку и оснащен интерфейсом с 4 диагностическими светодиодами для интуитивно понятного и упрощенного мониторинга. Это устройство увеличивает максимальную длину шины DALI с 300 до 600 метров, а также обеспечивает дополнительный ток 250 мА для поддержки большего количества устройств.
Репитер не увеличивает количество доступных адресов DALI: ограничение в 64 адреса для устройств управления (таких как драйверы светодиодов или реле) и 64 для устройств ввода (таких как датчики или кнопки) остается неизменным.
Для установки основная сеть DALI, обычно подключаемая к контроллеру, должна быть подключена к входному разъему ('IN') ретранслятора. Расширение сети, однако, должно быть подключено к выходному разъему ('OUT'). В отличие от входного разъема ('IN'), который питается непосредственно от главной шины DALI, выходной разъем ('OUT') подает питание через внешний источник питания ретранслятора, для которого требуется напряжение 100–240 В переменного тока.
Наконец, на стороне «IN» можно параллельно подключить несколько ретрансляторов, но последовательное (каскадное) соединение не допускается , так как это вызовет задержки распространения сигнала и ошибки связи. Данное устройство потребляет менее 2 мА на стороне «IN», но гарантирует ток DALI 230 мА на стороне «OUT».
